T24-7在線爐溫監控系統
產品詳情
產品簡介：
T24-7在線爐溫監控系統將波峰/回流焊工藝制程的自動化程度提升到一個全新的境界：全天不間斷監控、SPC圖示、分析記錄以及生產跟蹤能力——該產品簡潔、直觀、集所有功能于一體。持續追查在波峰焊爐內運行的產品溫度，不會妨礙生產。工程師和管理者可利用實時制程數據制定關鍵性的成本及質量控制決策。
產品功能：
1.實時爐溫曲線監控。
2.實時跟蹤、測試每片PCB溫度曲線數據。
3.實時讀取產品條形碼，提供精準的追溯。
4.實時監控爐子傳送速度。
5.實時監控軌道X\Y\Z方向振動
6.實時生成柏拉圖統計生產情況。
7.脫機與在線SPC統計功能。
8.警報功能，監測日志文件可隨時查看。
9.智能控制，可與爐前設備進行通訊。
10.測試數據可實時傳送到服務器進行監控。
產品特色：
1.自動溫度曲線測試

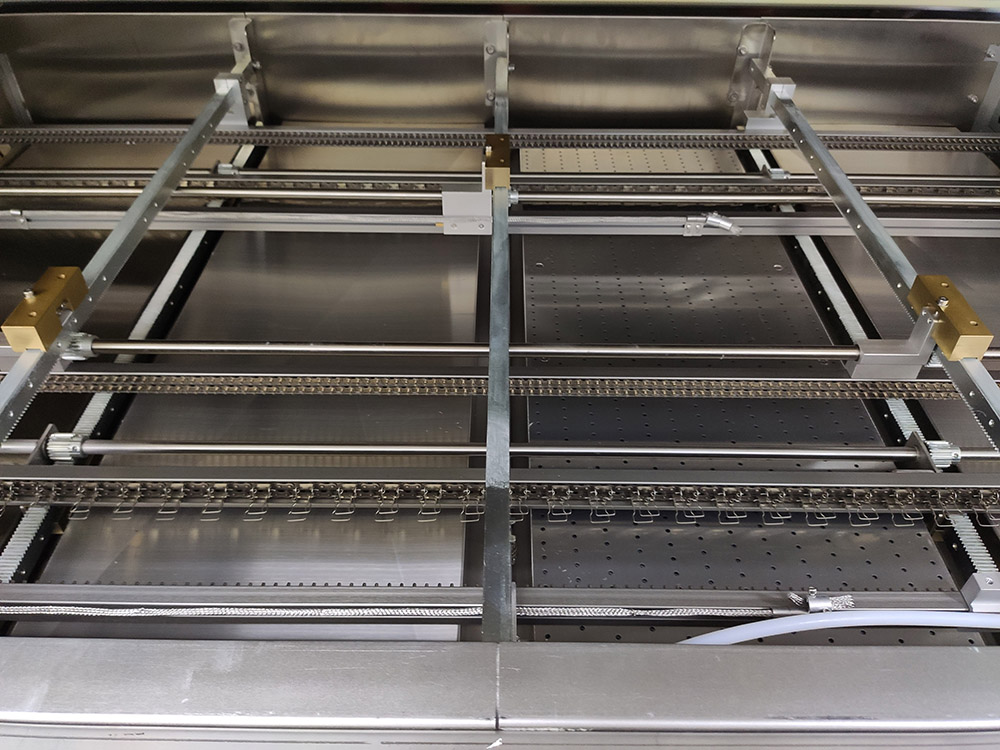

T24-7在線爐溫監控系統包含定制的雙向配置16個熱電偶的探測器。這些探測器安裝在波峰/回流焊爐內產品層的上方。探測器在整個加熱工藝制程中持續運行，并收集和記錄每種產品的實時工藝制程溫度曲線數據。T24-7在線爐溫監控系統能為每個已制造的產品計算專門的產品溫度曲線，同時，焊點溫度和鏈速也被全程監視。通過這些自動化技術的實現，原先對溫度曲線的定期驗證工作被取消了。
2.自動SPC圖示
所有關鍵工藝制程規范自動圖表數據：最大預熱溫度、恒溫時間、斜率、波峰溫度等，這些數據將會被繪制到實時控制圖上，同時也會計算出每個規范的工藝制程能力(CPK)，任何超出控制范圍或超出已定義的CPK值將會觸發一次警報。圖表總體工藝制程窗口指數（PWI），提供整個預熱工藝制程的實時CPK，任何超出工藝規格范圍（PWI大于100%），將會立即觸發一次警報，并停止鏈軌進板。自動實時SPC圖示能幫助識別潛在的缺陷。
3.自動工藝追溯
T24-7在線爐溫監控系統提供了完整的工藝追溯，并自動記錄和保存每塊產品的所有工藝數據及其適合的有效工藝窗口參數，并且能在今后任何時候被讀取。當與條碼選項組合使用時，每片板的工藝數據會自動鏈接上產品的條碼。
